制氮机的工艺原理与结构组成

一、制氮机的工艺原理

本工艺采用空气升压时，氧、氮在碳分子筛上有不同的扩散速率和不同的吸附能力来进行氧、氮分离。空气压缩到0.8～1.0MPa，经干燥、油水分离（过滤器），气源净化后进入变压吸附塔分离，加压时氧分子被扩散和吸附在碳分子筛内，未被吸附的氮气从吸附塔出口排出；降压时，吸附塔内的氧被脱附、排放和冲洗，吸附剂得到再生。

制氮工艺流程如下图所示：

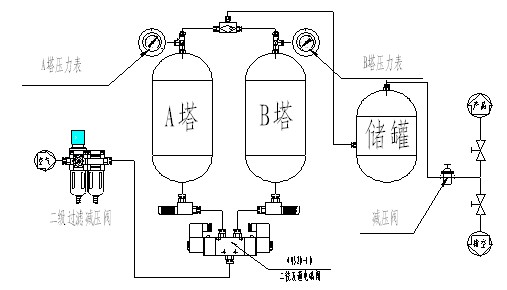

制氮机工艺流程图

二、制氮机的结构组成

整个制氮机共有5个系统组成：

1．气源供给系统（空气压缩机、空气储罐）；

2．空气净化系统（活性炭过滤器等）；

3．氧、氮分离系统（吸附塔、管路及电磁阀）；

4．测量检测系统（产品储罐、流量计、测量分析）；

5．控制系统（电脑控制器）
